Optimisation de la manutention sur scanner de marchandises
Client : Smiths Detection (fabricant de scanners de sécurité à rayons X)
Lieu : Site de production européen
Secteur : Sécurité / Inspection des marchandises
Application : Remplacement et maintenance d’une source de rayons X (~ 250 kg) sur un scanner 3D pour marchandises SDX 10060 XDi
Date : 2025
Une potence mobile sur mesure qui résout un défi récurrent pour les opérations de maintenance.
Le besoin : manipuler un générateur X dans un scanner de marchandises
Le SDX 10060 XDi est un scanner pour marchandises de grande dimension. Comme les autres appareils de la gamme HI‑SCAN, il permet le contrôle de sécurité d’articles volumineux grâce à un tunnel large et une image radiographique haute définition. Le générateur X de la machine, logé dans un compartiment en hauteur, pèse environ 250 kg. Les opérations de maintenance et de remplacement imposaient :
Un accès restreint : intervention sur une plateforme étroite à 2,5 m du sol au-dessus du convoyeur.
Une charge imposante : impossible à manipuler manuellement sans aide mécanique.
Une intégration sans immobilisation de la machine : l’intervention devait être réalisée rapidement pour limiter l’arrêt du scanner.
Le contexte : un environnement industriel contraint
Le scanner est entouré d’un capot en acier et installé dans un atelier où l’espace au sol est limité. Aucune infrastructure de levage n’est disponible. La maintenance doit se faire à proximité de composants sensibles et du blindage en plomb de la source X.
La Solution : une potence TDavit type W sur mesure
REID Lifting a proposé une potence TDavit type W configurée spécifiquement pour le projet « Lash & Lift », avec les caractéristiques suivantes :Rayon individuel de 880 mm et capacité nominale de 250 kg (« WLL 250 kg »), permettant de franchir le capot de la machine tout en restant compacte.
Structure en aluminium anodisé et pièces en acier galvanisé, offrant robustesse et résistance à la corrosion.
Prête pour un treuil : le bras est équipé d’une attache pour treuil Pfaff LB350 destiné au levage de charges.
Embase de type latéral en acier galvanisé, permettant de fixer la potence sur la paroi du scanner.

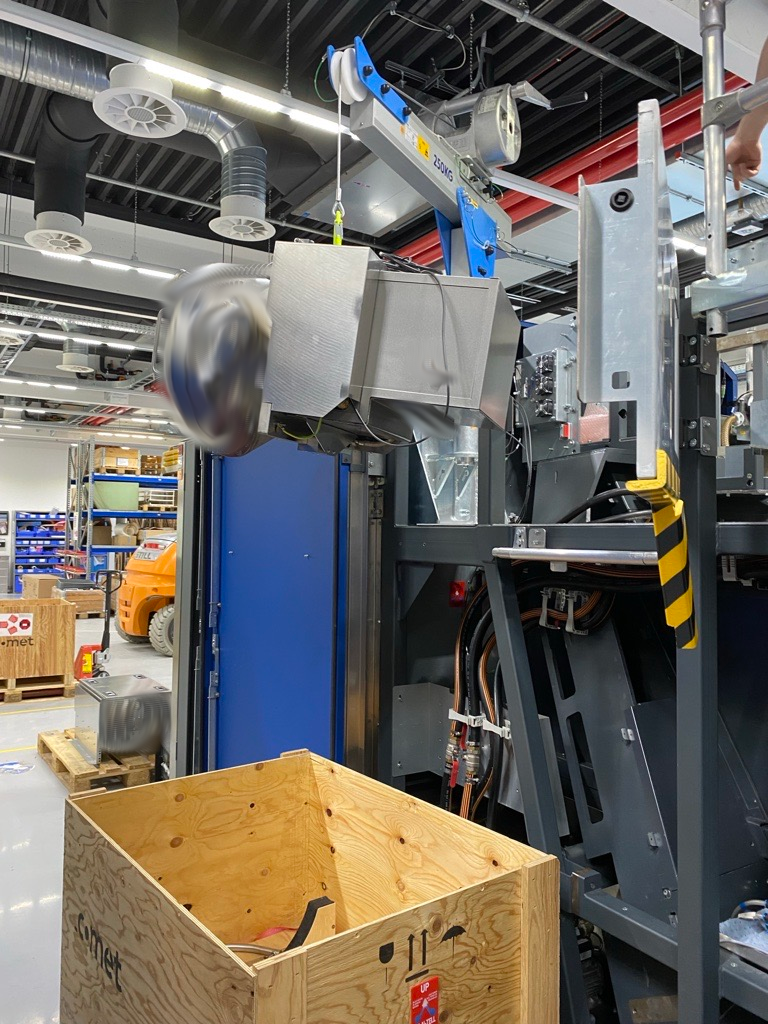

Rotation fluide à 360 ° sous charge, sans outil, pour positionner précisément la charge dans la caisse de transport.
Montage par une seule personne : la potence pèse environ 21 kg et s’assemble sans équipement spécifique
Retour d’expérience
Les équipes de Smiths Detection ont constaté une réduction significative du temps d’intervention et une meilleure ergonomie. La mise en place des premiers exemplaires s’est faite sans difficulté et a permis de simplifier et sécuriser la manutention de cette pièce, source Rayons X. Les opérateurs soulignent la simplicité de la potence, sa rotation fluide et la qualité de fabrication. Le responsable technique résume :
