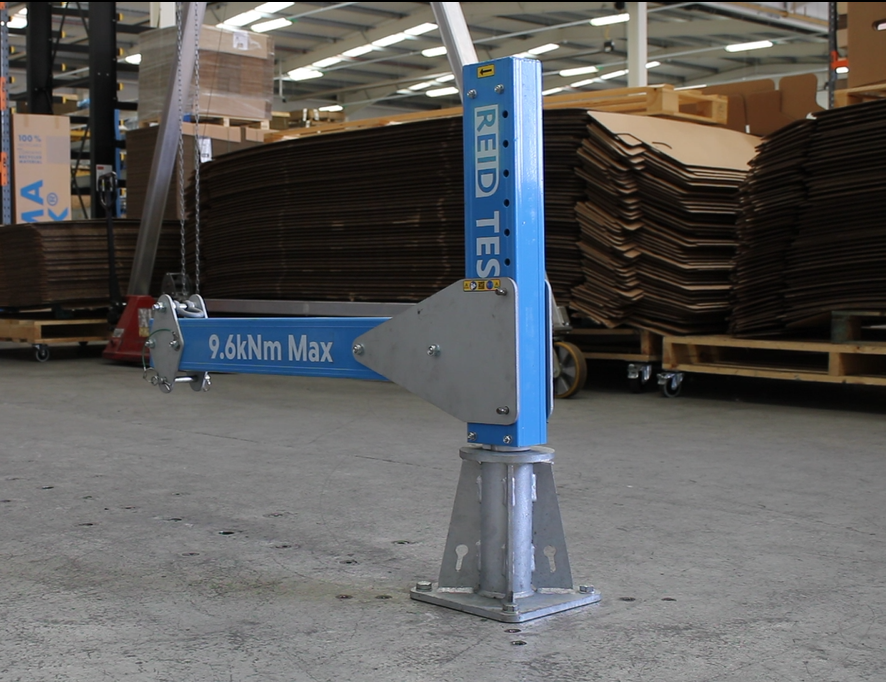

TESTDavit
Potence d'essai pour les embases REID
La potence de test TESTDavit permet aux opérateurs d’effectuer les essais facilement et conformément aux normes, sans devoir transporter de grandes quantités de masses d’essai vers des emplacements potentiellement difficiles, ni courir le risque d’un incident inutile.
Ce dispositif contribue également à la réduction de la manutention manuelle, améliore les pratiques globales de sécurité et accroît la productivité.
Caractéristiques principales de la potence d’essai
Compatible avec toutes les embases Reid de 65 mm, cette potence d’essai vous permet de tester plusieurs installations.

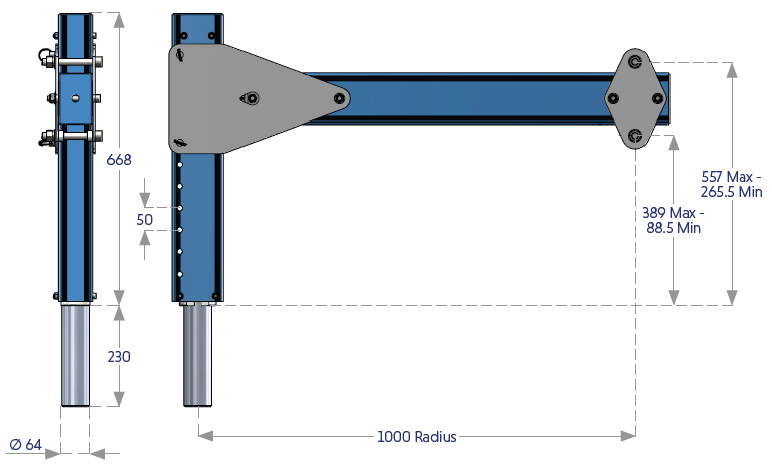

Équipée d’une poutre courte de 1 m, idéale pour les zones exiguës ou à accès restreint.
Colonne réglable en hauteur, permettant de tester la gamme d’embases fixes REID selon différentes configurations.
Poids total assemblé : 20 kg, pour un transport et une mise en place facilités.
Aucune masse d’essai requise : réduction des risques liés à la manutention manuelle, gain d’efficacité, et diminution des coûts de main-d’œuvre et du temps d’intervention.
Compatible avec l’extractomètre Staht Digital Pull Tester et l’application Staht pour des mesures fiables et une traçabilité des essais.
Tableau de charge inclus pour une compréhension immédiate et une mise en œuvre rapide.
Informations produit
Pour les marchandises uniquement, la charge d’épreuve est égale à la CMU × 125 %.
Charge appliquée au TESTDavit = rayon × charge de service.
Le rayon correspond à la longueur de la poutre de la potence utilisée pour l’opération de levage, et non à la longueur de la poutre d’essai.
| Charge requise pour l'essai | ||
|---|---|---|
| EPI (protection contre les chutes) | ||
| Portée* [mm] |
Charge de service [kN] |
Charge à appliquer sur la Test-Davit [kN] |
| 800 | 6 | 4.8 |
| 1000 | 6 | 6 |
| 1200 | 6 | 7.2 |
| 1600 | 6 | 9.6 |
| Pour les marchandises uniquement | ||
| Portée [mm] |
CMU [kg] |
Charge à appliquer sur la Test-Davit [kN] |
| 800 | 600 | 5.9 |
| 1000 | 500 | 6.2 |
| 1200 | 500 | 7.4 |
| 1600 | 375 | 7.4 |
| 2000 | 300 | 7.4 |
Mise en oeuvre des essais en charge
PORTAGantry Rapide
La potence TESTDavit peut être utilisée avec le portique mobile REID PORTAGantry Rapide (PGR) pour réaliser un essai de charge statique sur site, notamment lorsque les conditions au sol à proximité de l’embase ne permettent pas d’utiliser un extractomètre (sol irrégulier, instable ou insuffisamment résistant).
Dans cette configuration, le PORTAGantry Rapide sert de structure autonome pour générer l’effort d’essai avec un palan: il permet de mettre en tension l’ensemble, tandis qu’une dynamomètre mesure précisément la force appliquée (kN).
En reliant un PORTAGantry Rapide au TESTDavit via une cellule de charge adaptée (palan + dynamomètre), il est possible d’atteindre les mêmes niveaux d’essai qu’avec un dispositif de traction classique.

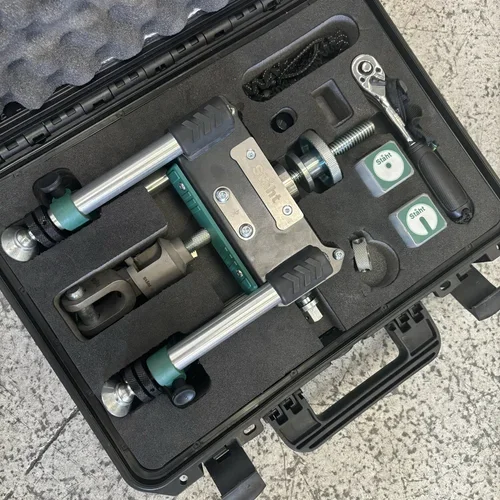

STAHT Digital Pull Tester

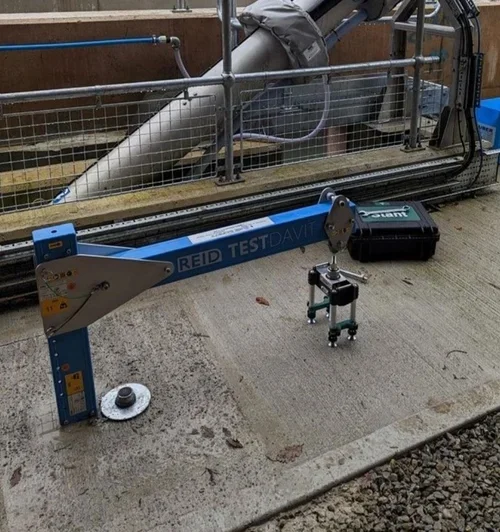

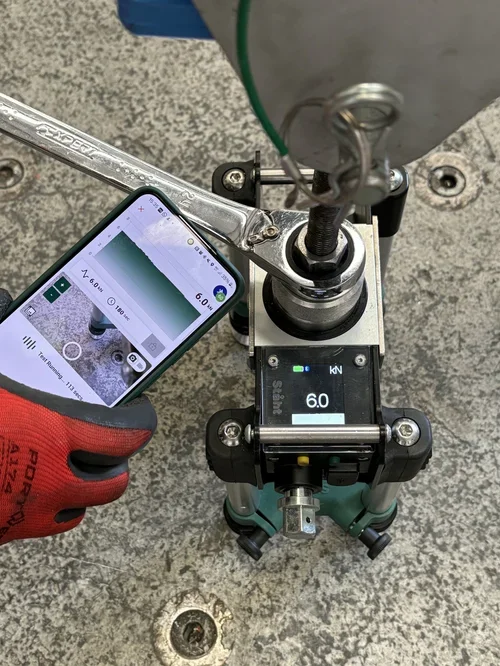

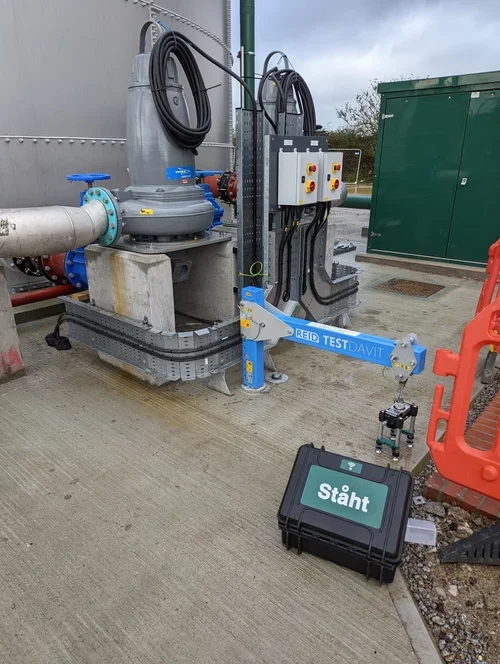

Lorsqu’elle est utilisée avec l’extractomètre Staht Digital Pull Tester, la potence TESTDavit permet d’appliquer simplement les charges d’essai sur les embases et de contrôler précisément l’effort appliqué. Les mesures sont ensuite enregistrées via l’application Staht, pour assurer une traçabilité fiable de l’ensemble des essais et des installations.
L’application Staht va plus loin que l’enregistrement des valeurs : elle associe les résultats à la géolocalisation (GPS) et permet d’ajouter des photos, afin de documenter chaque intervention avec davantage de précision et de contexte.
Découvrez notre TESTDavit en photos
