Potence mobile TDAVIT, option Chariot à engrenages (TDT)



Une potence mobile idéale pour les espaces restreints

La potence mobile TDAVIT – TDT est légère et a été conçu pour répondre aux besoins des clients qui doivent faire face aux défis du levage et du déplacement d'équipements dans des espaces restreints.

Cette potence mobile vraiment unique offre une capacité de levage allant jusqu'à 400 kg. Elle est combinée à un chariot à engrenages qui peut parcourir la poutre et elle permet une rotation à 360 degrés sous charge.

Elle est particulièrement adaptée aux locaux techniques, aux salles des machines et aux endroits où l'espace est limité et où une grande flexibilité est nécessaire pour le levage et le déplacement des charges.

Potence mobile de levage spécialement adapté à la manutention dans les espaces restreints

Caractéristiques principales de cette potence mobile :

  • Une gamme de potences modulables, avec 3 tailles de colonne et 4 tailles de poutres pour répondre aux besoins spécifiques des clients

  • Portée variable grâce au chariot à engrenages intégré et au palan choisi par le client

  • Le chariot peut être bloqué pendant le levage

  • Le chariot peut être déplacé sous charge (mouvement de 865 mm à 1665 mm)

  • Rotation sous charge grâce au système de roulement intégré breveté

  • Le fût d’insertion universel s'adapte à toutes les embases REID de 65 mm

  • Fabriqué en alliage de qualité marine et finition anodisée/avec peinture poudre de certaines pièces pour une meilleure résistance à la corrosion

  • Une conception et qualité de production uniques pour réduire le poids et offrir un excellent rapport résistance/poids

  • Conception en deux parties pour réduire les problèmes de manutention pendant le transport et l'assemblage

  • Certification ATEX Zone 2 (atmosphère explosive) par défaut

  • Certification ATEX Zone 1 (atmosphère explosive) en option

  • Peut être assemblé et utilisé par une seule personne. Aucun outil requis

Configuration et personnalisation la potence mobile TDT

La potence mobile TDT est disponible en plusieurs configurations standards pour répondre aux exigences les plus courantes des clients.

Des solutions personnalisées peuvent être proposées sur demande, sous réserve des limites en termes de portée ou de capacité maximale utile [contactez REID pour plus de conseils].



Demander un devis particulier


Potence mobile TDT Espaces restreints
Potence mobile TDT Espace contigu


Choisissez le modèle de potence mobile adapté à vos besoins

Potence mobile chariot intégré

Potence mobile TDAVIT Option Chariot à engrenages (Type TDTA5)- Colonne 5

  • CMU Marchandises jusqu’à 400 kg

  • Hauteur maximale de levage : de 1945 à 1986 mm

  • Portée minimum : 335 mm

  • Portée max : de 1200 à 2000 mm

Réf. de la pièce Description Effort sur la chaîne manuelle pour déplacer le chariot sous charge Charge maximale utile (CMU) en kg Hauteur hors tout du Davit (à partir du haut de l'embase) en mm Hauteur maximale de levage en mm Longueur totale de la poutre en mm Portée en mm Portée minimum en mm Plage de déplacement du chariot en mm
TDTA51200 T-Davit Type T Colonne 5 Portée 1200mm 10-15 kg 400 2371 1945 1380 1200 335 865
TDTA51500 T-Davit Type T Colonne 5 Portée 1500mm 10-15 kg 400 2385 1960 1658 1500 335 1165
TDTA51700 T-Davit Type T Colonne 5 Portée 1700mm 5-10kg 200 2397 1971 1875 1700 335 1365
TDTA52000 T-Davit Type T Colonne 5 Portée 2000mm 5-10kg 200 2412 1986 2157 2000 335 1665

Potence mobile chariot intégré colonne 4

Potence mobile TDAVIT Option Chariot à engrenages (Type TDTA4)- Colonne 4

  • CMU Marchandises jusqu’à 400 kg

  • Hauteur maximale de levage : de 1635 à 1676 mm

  • Portée minimum : 335 mm

  • Portée max : de 1380 à 2157 mm

Réf. de la pièce Description Effort sur la chaîne manuelle pour déplacer le chariot sous charge Charge maximale utile (CMU) en kg Hauteur hors tout du Davit (à partir du haut de l'embase) en mm Hauteur maximale de levage en mm Longueur totale de la poutre en mm Portée en mm Portée minimum en mm Plage de déplacement du chariot en mm
TDTA41200 T-Davit Type T Colonne 4 Portée 1200mm 10-15 kg 400 2061 1635 1380 1200 335 865
TDTA41500 T-Davit Type T Colonne 4 Portée 1500mm 10-15 kg 400 2075 1650 1658 1500 335 1165
TDTA41700 T-Davit Type T Colonne 4 Portée 1700mm 5-10kg 200 2087 1661 1875 1700 335 1365
TDTA42000 T-Davit Type T Colonne 4 Portée 2000mm 5-10kg 200 2102 1676 2157 2000 335 1665


Potence mobile TDAVIT Option Chariot à engrenages (Type TDTA3)- Colonne 3

  • CMU Marchandises jusqu’à 400 kg

  • Hauteur maximale de levage : de 1320 à 1361 mm

  • Portée minimum : 335 mm

  • Portée max : de 1200 à 2000 mm

Réf. de la pièce Description Effort sur la chaîne manuelle pour déplacer le chariot sous charge Charge maximale utile (CMU) en kg Hauteur hors tout du Davit (à partir du haut de l'embase) en mm Hauteur maximale de levage en mm Longueur totale de la poutre en mm Portée en mm Portée minimum en mm Plage de déplacement du chariot en mm
TDTA31200 T-Davit Type T Colonne 3 Portée 1200mm 10-15 kg 400 1746 1320 1380 1200 335 865
TDTA31500 T-Davit Type T Colonne 3 Portée 1500mm 10-15 kg 400 1760 1335 1658 1500 335 1165
TDTA31700 T-Davit Type T Colonne 3 Portée 1700mm 5-10kg 200 1772 1346 1875 1700 335 1365
TDTA32000 T-Davit Type T Colonne 3 Portée 2000mm 5-10kg 200 1787 1361 2157 2000 335 1665

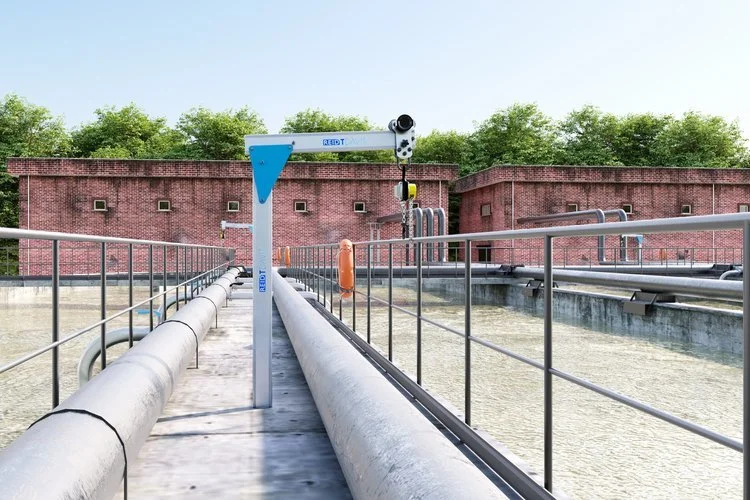

Potence mobile de levage aluminium TDAVIT (TDT) - Applications
