Maintenance des liaisons souterraines : RTE mise sur la polyvalence du PORTAGANTRY RAPIDE
Client : RTE Réseau de Transport d'Électricité
Secteur : Énergie - Transport d'électricité
Application : Maintenance en espace confiné - Remplacement de résistances non linéaires (RNL)
Solution déployée | PORTAGANTRY RAPIDE
Caractéristiques techniques clés
Structure : Aluminium anodisé anti-corrosion
Poids : 35-45 kg selon configuration
Déploiement : < 1 minute, 1 personne, sans outil
Hauteur : Réglable jusqu'à 2,9 m
CMU marchandises : Jusqu'à 1000 kg
CMU personnel : Jusqu'à 500 kg
Protection antichute : 3 utilisateurs maximum
Certifications : EN795:2012, ATEX, IRATA ICOP
Transport : Roues intégrées en position repliée
De l'accès au puits jusqu'au levage des RNL : sécuriser chaque étape de l'intervention souterraine
L'environnement d'intervention : les puits de permutation du réseau haute tension
Les puits de permutation du réseau RTE sont des ouvrages stratégiques pour la continuité électrique française. Préfabriqués et étanches, ils servent à mettre à la terre les écrans métalliques des câbles haute tension. Comme l'explique Christophe BUFFLIER, Directeur de Centre Maintenance chez RTE, ces interventions "réservent parfois quelques surprises" et nécessitent une préparation rigoureuse.
Ces espaces confinés, situés sous la chaussée ou à proximité immédiate de la circulation routière, présentent des risques particuliers :
Atmosphère potentiellement dangereuse nécessitant l'utilisation systématique d'un détecteur de gaz
Profondeur importante avec risques de chute
Manutention de RNL (résistances non linéaires), équipements lourds et sensibles
Accès par des tampons en fonte dans un environnement urbain contraint
La solution PORTAGANTRY RAPIDE : une double fonction essentielle
Pour sécuriser ces interventions critiques, les équipes RTE s'appuient sur le PORTAGANTRY RAPIDE, qui combine deux fonctions indispensables en un seul équipement :
1. Capacité de levage performante
CMU jusqu'à 1000 kg pour les équipements
Extraction et installation sécurisées des RNL
Compatible avec treuils et palans manuels ou électriques pour une manutention sans effort
2. Accès et protection antichute certifiée (pour puits profonds)
Point d'ancrage EN795:2012 Classe B pour jusqu'à 3 opérateurs simultanément
Structure stable, adaptable aux dénivelés du terrain
Conformité aux exigences de sécurité les plus strictes
Illustration terrain : intervention de maintenance à Lyon
Crédits Photos : Christophe BUFFLIER | RTE

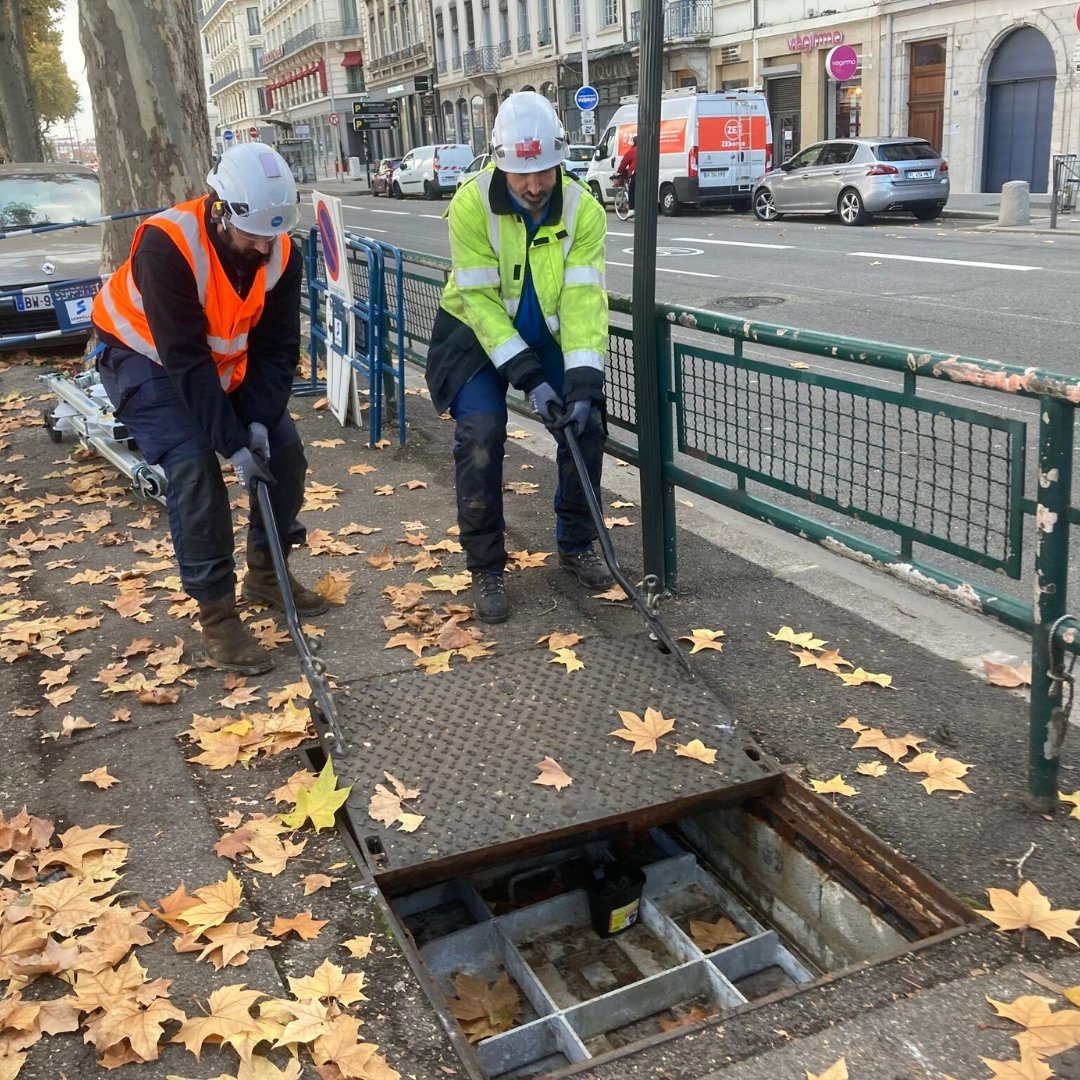

L'accès : Puits urbain recouvert d'un tampon en fonte, situé en voirie

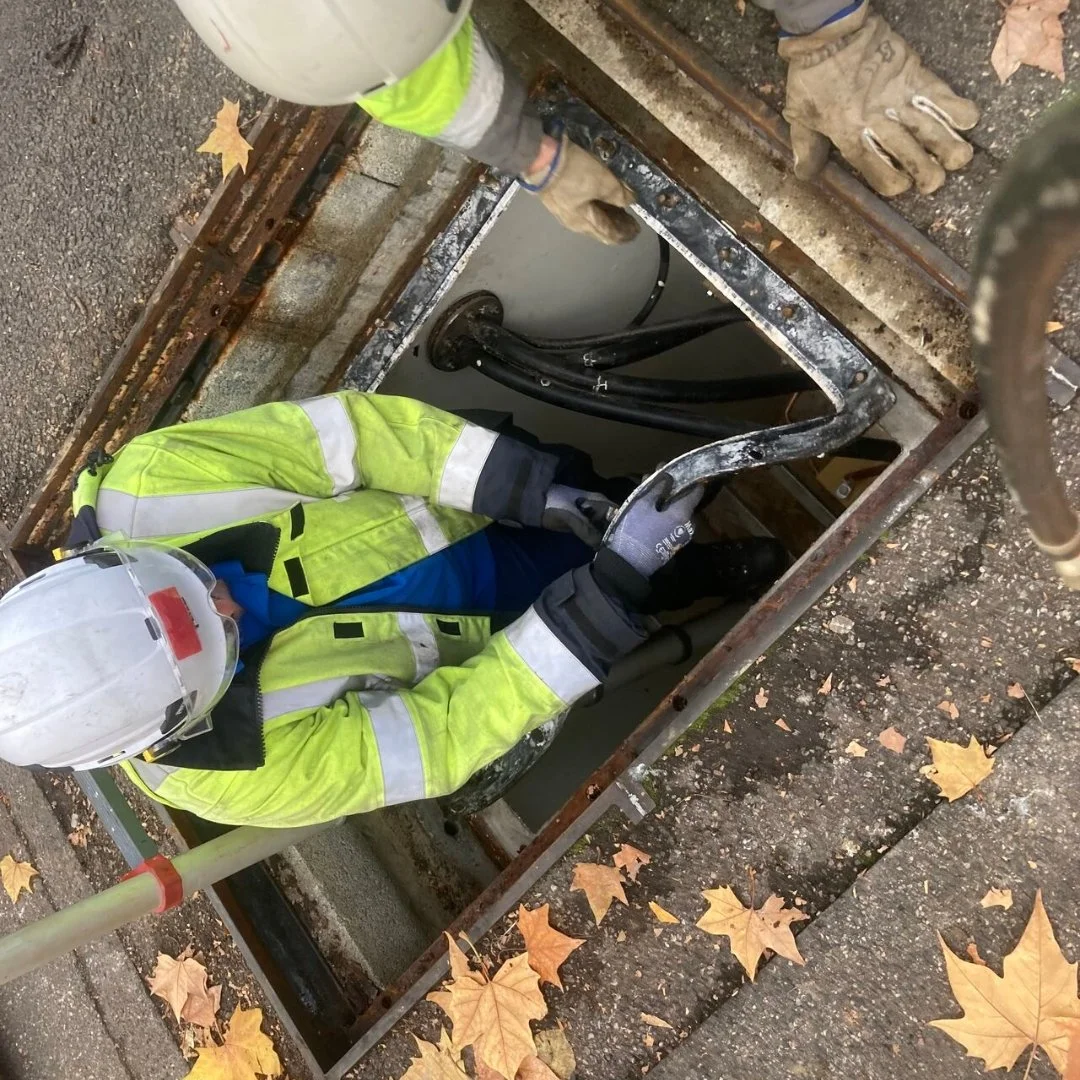

Application : maintenance en puits de permutation
La solution mobile de levage : modèle PORTAGANTRY Rapide

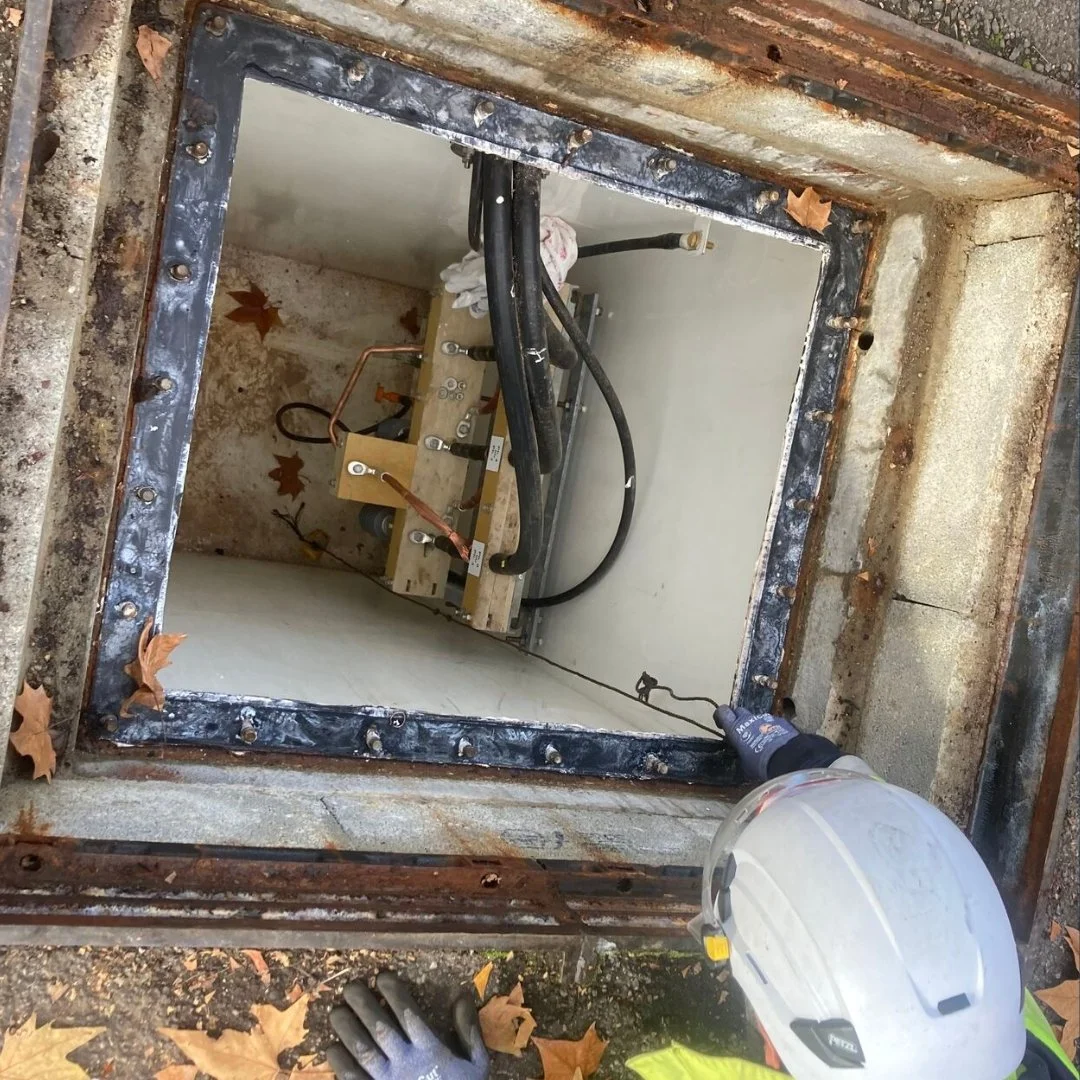

L'espace de travail : Au fond du puits, les équipements électriques visibles (barres de connexion, câbles) dans un espace restreint
Les atouts opérationnels sur le terrain
Déploiement ultra-rapide
Installation par une seule personne en moins d'une minute
Aucun outil nécessaire
Hauteur réglable jusqu'à 2,9 m selon la configuration du puits
Mobilité optimale
Structure aluminium anodisé légère (35-45 kg)
Roues intégrées pour un transport facilité
Encombrement minimal une fois replié
Durabilité et conformité
Résistance à la corrosion pour usage intensif
Certification ATEX pour zones à risques (Zone 2 standard, Zone 1 en option)
Conception robuste adaptée aux interventions répétées
